整车制动管路的工作原理

发布日期:2016-07-27 作者:admin 点击:

1.前桥行车制动

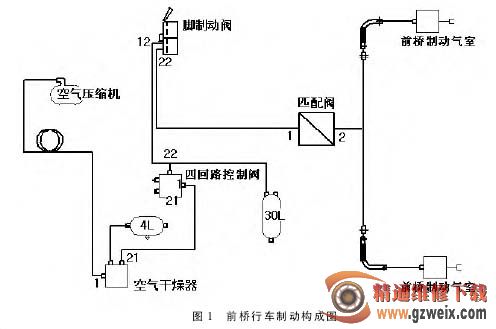

行车制动是双回路制动,包括前桥制动和后桥制动。前桥制动主要由空气压缩机、空气干燥器、4 回路控制阀、脚制动阀、匹配阀、30L 气罐、前气室等组成。如图 1 所示,空气压缩机提供压缩后的高压空气,经过空气干燥器,进入 4 回路控制阀,从 4回路控制阀 22 口流出,分为两路,一路进入 30L 储气筒,另外一路经脚制动阀、匹配阀进入制动气室。空气压缩机为动力装置,脚制动阀为控制元件,制动管气室为执行元件,30L 储气筒为储能装置,其余为辅助元件。操作脚制动阀,脚制动阀 12 口与 22 口相通,压缩空气通过匹配阀进入左右制动气室,推动活塞顶杆,作用在前轮上,使前轮在行驶过程中制动。


制动管


2.中后桥行车制动

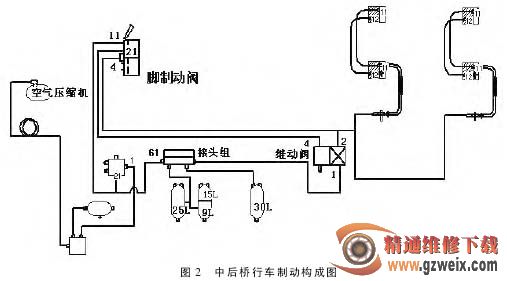

后桥制动包括空气压缩机、空气干燥器、4 回路阀、脚制动阀、行车制动继动阀、辅助用气接头组、一个 9L储气筒、一个 25L 储气筒、一个 30L储气筒、后制动气室等。后桥制动见图 2。空气压缩机提供压缩后的高压空气,经过空气干燥器,进入 4 回路控制阀,从 4 回路控制阀 21 口流出,分为两路,一路经接头组进入储气筒及继动阀的进气口 1 口,另外一路进入脚制动阀 11 口,从脚制动阀 21 口流出进入行车制动继动阀控制口 4口,高压空气从继动阀 2 口出来进入制动气室 11 口,同时继动阀 2 口的也向脚制动阀 4 口提供一个气压信号。空气压缩机为动力装置,脚制动阀为控制元件,制动气室为执行元件,储气筒为储能装置,其余为辅助元件。操作脚制动阀,使继动阀 4 口获得气压信号,打开继动阀,使继动阀 1 口、2 口相通,压缩空气从继动阀进入左右制动气室 11 口,推动活塞顶杆,作用在中后桥车轮上,使驱动桥在行驶过程中制动。


制动管


3. 驻车制动

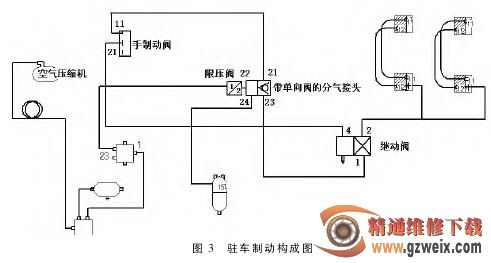

驻车制动包含压缩机、空气干燥器、4 回路阀、手制动阀、驻车制动继动阀、限压阀、带单向阀的分气接头、一个 15L 储气筒、后制动气室等。驻车制动构成见图 3。空气压缩机提供压缩后的高压空气,经过空气干燥器,进入 4 回路控制阀,从 4 回路控制阀 23 口流出,依次进入限压阀、带单向阀的分气接头,高压空气从分气接头流出分别进入手制动阀 11 口与驻车制动继动阀 1 口。汽车行驶过程中,手制动阀 11 口与 21 口是断开的,驻车制动继动阀 1 口与 2 口是相通的,高压空气从驻车制动继动阀 2口进入制动气室 12 口,克服气室内部弹簧力,解除停车的制动状态。停车过程中,通过操纵手制动阀,使高压气体从手制动阀 21 口流出进入行车继动阀 4 口,继动阀工作,制动气室 12 口相通的高压空气迅速从驻车制动继动阀排气口排出。


制动管


4. 辅助制动及整车辅助气路

辅助制动采用排气制动方式。整车辅助气路为制动系统之外的气动助力装置,包括:变速器用气、气喇叭、离合器助力缸、轴间差速、轮间差速装置等。辅助制动包含压缩机、空气干燥器、4 回路阀、辅助用气接头组、电磁阀、排气制动器等。辅助制动构成见图 4。空气压缩机提供压缩后的高压空气,经过空气干燥器,进入 4 回路控制阀,从 4 回路控制阀 24 口流出,依次进入辅助用气接头组、电磁阀、排气制动器,电磁阀得电打开阀门,高压气体推动排气制动器顶杆做功,使发动机熄火产生制动。

辅助气路从辅助用气接头组取气,分别通向变速器、气喇叭、离合器助力缸、轮间差速气缸、轴间差速气缸,其中轮间差速气路、轴间差速气路是由电磁阀控制。


制动管
